MA 24 - 30 Kgs/h - 22 Kw

Description

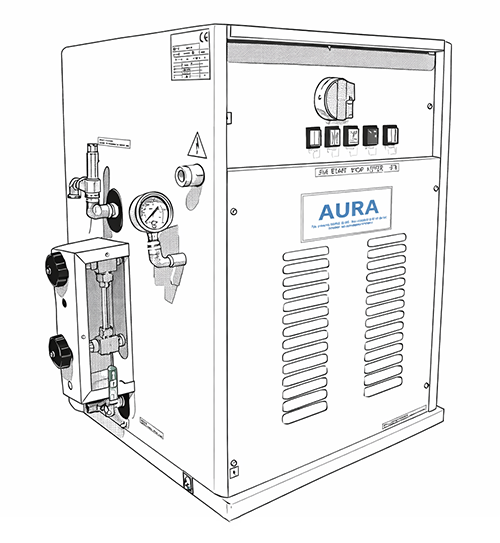

Générateur de vapeur automatique professionnel MA24

  • Production de  vapeur : de 10 à 30 kg/heure pour 10 à 22 KW
  • Fonctionnement entièrement automatique
  • Catégorie 3 et non soumise à présence humaine permanente
  • Pression vapeur : 0.2 bars  ou 2 à 4.5 bars ou 4 à 7 bars
  • Corps de chauffe en acier carbone ou  inox 304 ou circuit eau/vapeur tout inox
  • Puissances possibles : 6.9 Kw, 9 Kw, 10.5 Kw, 12 Kw, 15 Kw, 18 Kw, 21.9 Kw

Options

  • Kit vapeur sèche à 98 %
  • Débitmètre vapeur :mesure du débit vapeur
  • Réservoir pour récupération des condensats
  • Kit de réglage de pression externe manuel
  • Eléments du réseau vapeur : purge, tuyauteries, soupapes…
  • Thermomètres, manomètres, régulations
  • Le Skid permet un gain de temps à l’installation. Le skid est composé d’un châssis support palettisable en inox 304.
    Sur ce châssis on peut installer le générateur de vapeur, la bâche à eau, le réservoir de refroidissement et le traitement d’eau (adoucisseur). L’ensemble est connecté, testé et prêt à fonctionner.
  • Skid mobile avec roulettes
  • Armoire électrique séparée (si température ambiante supérieure à 30 °C ou besoin d’ajouter raccordements automates, prises d’infos pression température…
  • Régulation de température ou de pression d’une zone externe.

→ Voir Fiche Technique

Options : Voir OPTIONS

Technique

→ Voir Fiche Technique

  • Sectionneur général
  • Bouton poussoir MARCHE et ARRET.
  • Interrupteur de niveaux de puissance pour les machines avec 2 groupes de résistances
  • Voyants lumineux : Marche, chauffage, demande d’eau
  • Pompe d’alimentation incorporée (laiton ou INOX suivant modèle)
  • Livrée complète avec pompe interne d’alimentation en eau
  • Résistances Inox AISI 321
  • Manomètre de contrôle de la pression vapeur
  • Niveau d’eau visible par niveau d’eau externe avec tube verre.
  • Vidange de la chaudière par vanne à boisseau.
  • Sortie vapeur par vanne 1/4 de tour
  • Manomètre de contrôle.
  • Soupape de sécurité certifiée par plombage.
  • Homologation de la cuve: IPSEL et  TUV



  • Coffret électrique standard
  • Sectionneur général
  • Interrupteur Marche/arrêt
  • Interrupteur de niveaux de puissance pour les machines avec 2 groupes de résistances.
  • Voyants lumineux : Marche, chauffage, demande d’eau
  • Puissances possibles pour ce modèle avec 1 groupe de résistances :
Puissance choisie en Kw Production de vapeur en Kg/heure
6.9 Kw 9.66 Kgs/h
9 Kw 12.6 Kgs/h
10.5 Kw 14.7 Kgs/h
12 Kw 16.8 Kgs/h
15 Kw 21 Kgs/h
18 Kw 25.2 Kgs/h
21.9 Kw 30.6 Kgs/h



Photos


Retour sur Generateurs vapeur WP Retour sur le site Generateurs vapeur WP

DEMANDE DE DEVIS GENERATEURS DE VAPEUR MA24 à Ma60
- 1° Saisir la quantité produit
- 2° Saisir vos coordonnées au bas de cette page
- 3° Cliquer sur le bouton 'DEMANDER UN DEVIS"

GENERATEURS DE VAPEUR

GENERATEUR VAPEUR MA 24 - 10 à 33 kg/h - 1 à 7 bars

Générateur de vapeur MA 24
- Pression vapeur 7 bars - ajustable avec kit réduction de pression
- TRI 400 V - avec ou sans pompe
- Alimentation sur réseau d'eau (3 et 8,5 bars) ou sur réservoir externe (8,5 bars) - NON SOUMIS à inspections périodiques par organisme certifié
- NON SOUMIS à présence humaine permanente

GENERATEUR VAPEUR MA 24 - 10 à 33 kg/h - 1 à 7 bars
Référ. Désignation Quantite Délai
24865 MA 24 - 0,1 bars - MAX 0,5 bars - 22 kw - 30 kg/h
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 24 L - TRI 400 volts +N -22 KW (15 + 7 kw = 2 niveaux de puissance)
- Alimentation sur réseau eau uniquement avec pression mini 3 bars
En stock
26812 Ma 24 - Vapeur industrielle ACIER - Pression vapeur de 7 bars - 22 kw - 30 kg/h
Corps de chauffe en ACIER - Circuit EAU laiton + acier
- Capacité 24 L - TRI 400 volts +N - 22 KW (15 + 7 kw = 2 niveaux de puissance)
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		8/10 sem.
26693 Ma 24 - Générateur de vapeur Pression vapeur 3 bars
Chaudière corps de chauffe INOX 304
- Avec circuit eau CUIVRE
- Pression vapeur de 3 bars
- Raccordement sur réseau eau uniquement. 		8/10 sem.
26695 Ma 24 - Générateur de vapeur CU+INOX Pression vapeur de 7 bars - 22 kw - 30 kg/h
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 24 L - TRI 400 volts +N - 22 KW (15 + 7 kw = 2 niveaux de puissance)
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		8/10 sem.
26694 Ma 24 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur de 7 bars
Chaudière avec corps de chauffe 100% INOX 304 et circuit eau + vapeur 100% INOX 304
- Capacité 24 L - TRI 400 volts +N - 22 KW (15 + 7 kw = 2 niveaux de puissance)
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		8/10 sem.
35670 SUPPORT generateur vapeur MA24
En acier noir 		En stock

GENERATEUR VAPEUR MA 60 - 40 à 80 kg/h - 4 à 8,5 bars

Générateur de vapeur MA 60 - Débit vapeur jusqu'à 80 kg/heure
- Pression vapeur 8,5 bars - ajustable avec Kit réduction de pression(option)
- Corps de chauffe en ACIER ou INOX 304 + cuivre ou 100 % INOX
- Avec pompe alimentation EAU cuivre ou INOX
- Choix de 2 niveaux de puissance 50% ou 100 %
- TRI 400 V + N - Nombreuses options possibles

GENERATEUR VAPEUR MA 60 - 40 à 80 kg/h - 4 à 8,5 bars
Référ. Désignation Débits : Quantite Délai
10417 Ma 60 - Vapeur industrielle - Pression vapeur 8,5 bars - 60 kw - 80 kg/h
Chaudière corps de chauffe ACIER et circuit eau ACIER/ CUIVRE
- Capacité 55 L - TRI 400 volts +N - 2 niveaux de puissance reglables
- Puissances possibles : 30,40,50,60 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		40 a 80 kgs/h 8/10 sem.
26807 Ma 60 - Générateur de vapeur Pression vapeur de 8,5 bars - 60 kw - 80 kg/h
Chaudière corps de chauffe INOX 304 et circuit eau CUIVRE
- Capacité 55 L - TRI 400 volts +N - 2 niveaux de puissance reglables
- Puissances possibles : 30,40,50,60 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		40 a 80 kgs/h 8/10 sem.
26820 Ma 60 - Générateur de vapeur - 100 % INOX 304 - Pression vapeur 8,5 bars - 60 kw - 80 kg/h
Chaudière corps de chauffe INOX 304 et circuit eau INOX 304
- Capacité 55 L - TRI 400 volts +N - 2 niveaux de puissance reglables
- Puissances possibles : 30,40,50,60 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		40 a 80 kgs/h 8/10 sem.
33272 Ma 60 - Générateur de vapeur - 100 % INOX 316 - Pression vapeur 8,5 bars - 60 kw - 80 kg/h
Chaudière corps de chauffe INOX 316 et circuit eau INOX 316
- Capacité 55 L - TRI 400 volts +N - 2 niveaux de puissance reglables
- Puissances possibles : 30,40,50,60 Kw à préciser à la commande
- Raccordement sur réseau eau ou sur réservoir externe (option)
- Pression possible 0,2 à 1 bar ou 0,5 à 4 bars ou 1 à 6 bars avec kit réduction de pression (option) 		40 a 80 kgs/h 8/10 sem.
32521 SUPPORT generateur vapeur MA60 ou MA120
En acier noir 		En stock

SKIDS pour GENERATEURS DE VAPEUR

Le SKID est un bâti métallique, mobile avec un chariot élévateur
Permettant d'accueillir (au choix) :
Le generateur de vapeur
Le traitement d'eau avec adoucisseur d'eau
La bâche à eau de récupération des condensats
Le ballon de refroidissement des eaux rejetées
Tous ces éléments sont connectés entre eux et permettent une installation rapide et mobile, prête à l'emploi.

SKIDS pour GENERATEURS DE VAPEUR
Référ. Désignation Quantite Délai
35725 SKID MA24 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.
35722 SKID MA60 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.
35723 SKID MA120 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.
35724 SKID MA180 nu
1 x Châssis support sur pieds permettant d'accueillir (non compris) : le générateur de vapeur , la bâche à eau, le ballon de refroidissement et le traitement d'eau avec adoucisseur d'eau.
- Les connexions entre des éléments
Dimensions : 1650x900 mm 		8/10 sem.

ACCESSOIRES RESEAU VAPEUR

DEBIMETRE VAPEUR

Le débitmètre vapeur s'insère sur le circuit de distribution vapeur
- Permet de mesurer : Le débit vapeur instantané et le débit vapeur cumulé (double affichage)
- Avec Sortie 4/20 Ma proportionnelle au débit pour régulation
- Pression maxi 9 bars - 185 °C - Raccords filetés - Précision 1,5 %
- Nécessite Alimentation 12 à 30 VDC non comprise -

DEBIMETRE VAPEUR
Référ. Désignation Quantite Délai
31689 Débitmètre vapeur - Diametre intérieur15 - 13 à 215 kgs/h
Mesure du débit vapeur instantané et cumulé
Avec sortie 4-20 Ma + sortie impulsions - Affichage numérique LCD
Avec compensation température et pression
- Débit mini/maxi vapeur saturée :- 3 bars 3 kgs à 56 kgs/heure - 8 bars 12 kgs à 208 kgs/heure - Précision 1.5 % - DN15 taraudé
- Pression mini/maxi 3 à 9 bars - température maxi 250°C
- IP65 - RH maxi 85% - Alimentation 24V DC non compris 		8/10 semaine
31690 Débitmètre vapeur - Diametre intérieur25 - 27 à 270 kgs/h
Mesure du débit vapeur instantané et cumulé
Avec sortie 4-20 Ma + sortie impulsions- Affichage numérique LCD
Avec compensation température et pression
- Débit mini/maxi vapeur saturée :- 3 bars 14 kgs à 140 kgs/heure - 8 bars 27 kgs à 270 kgs/heure - - Précision 1.5 % -DN25 taraudé
- Pression mini/maxi 3 à 9 bars - température maxi 250°C
- IP65 - RH maxi 85% - Alimentation 24V DC non compris 		1 En stock
31691 Débitmètre vapeur - Diametre intérieur32 - 26 à 470 kgs/h
Mesure du débit vapeur instantané et cumulé
Avec sortie 4-20 Ma + sortie impulsions - Affichage numérique LCD
Avec compensation température et pression
- Débit mini/maxi vapeur saturée :- 3 bars 26 kgs à 260 kgs/heure
- 8 bars 47 kgs à 470 kgs/heure - - Précision 1.5 % -DN32 taraudé
- Pression mini/maxi 3 à 9 bars - température maxi 250°C
- IP65 - RH maxi 85% - Alimentation 24V DC non compris 		8/10 semaines
31324 Option ENREGISTREUR de DONNEES
Enregistrement et affichage données
Fréquence 1 sec (3 jours) à 240 sec 720 jours
2 alarmes de seuil
Enregistrement sur SD CARD 		1 en stock
Option protocole HART
Permet liaison externe 		8/10 sem.
Option protocole RRS485
Permet liaison externe 		8/10 sem.

MANOMETRES VAPEUR

Le manomètre permet de mesurer la pression vapeur, la valeur est exprimée en BARS.
Boîtier INOX - vitre verre sécurit - TS - 0 à 100 °C
Nécessite une siphon spécifique (livré avec le kit)

MANOMETRES VAPEUR
Référ. Désignation Quantite Délai
31824 Kit manometre vapeur -1 à 1 bar
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		En stock
31469 Kit manometre vapeur 0 à 1,6 bars
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		En stock
31468 Kit manometre vapeur 0 à 6 bars
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		En stock
32011 Kit manometre vapeur 0 à 10 bars
Permet de mesurer la pression vapeur après réglage
Manometre à aiguille INOX + siphon spécifique de raccordement 		En stock

THERMOMETRES VAPEUR

Le thermomètre permet de mesurer la termpérature de la vapeur exprimée en degrés Celsius
TS : -30°C à 200°C - Boîtier INOX -précision 2%
raccord 1/2" inox

THERMOMETRES VAPEUR
Référ. Désignation Quantite Délai
31484 Kit thermometre vapeur 0 à 160 °C
Permet de mesurer la température de la vapeur
Thermomètre INOX diamètre 100 mm 		En stock
32053 Kit thermometre vapeur 0 à 200 °C
Permet de mesurer la température de la vapeur
Thermomètre INOX diamètre 100 mm 		En stock

ISOLATION THERMIQUE tuyauteries

Pour limiter les pertes d'énergie et pour protéger des brulures les utilisateurs
L'isolant thermique enveloppe la tuyauterie vapeur

ISOLATION THERMIQUE tuyauteries
Référ. Désignation Quantite Délai
28410 Isolant tuyau vapeur diametre 21 mm - Le metre
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 21 mm maxi
- Longueur 1 mètre 		15 jours
28411 Coude 90 °C Isolant tuyau vapeur diametre 21 mm
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 21 mm maxi 		15 jours
28383 Isolant tuyau vapeur diametre 17 mm - le metre
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 17 mm maxi
- Longueur 1 mètre 		15 jours
28384 Coude 90 °C Isolant tuyau vapeur diametre 17 mm
Isolant thermique de +10 °C +250 °C
- Revêtu film aluminium renforcé
- Pour de de tuyau 17 mm maxi 		15 jours
2379 Ruban Adhésif Métallique
Rouleau 50 mètres 		En stock

Vanne 1/4 de tour VAPEUR 200° - Inox 316 - Femelle/Femelle - 714

VANNE INOX 1/4 de tour - haute température et vapeur maxi 11 bars
1/4' Femelle/ Femelle - 2 Pièces - ATEX - INOX- De -20 °C à + 200°C
Pression maxi admissible: 63 bars

Vanne 1/4 de tour VAPEUR 200° - Inox 316 - Femelle/Femelle - 714
Réf. Désignation Diamètre E/S Quantite Prix H.T. Dispo
30992 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1/4" - - Diametre intérieur 8
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/4 " F/F 51 € 5/6 jours
30993 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1/2" - - Diametre intérieur 15
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1/2 " F/F 57 € 5/6 jours
32157 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 3/4" - - Diametre intérieur 20
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		3/4 " F/F 74 € 5/6 jours
32221 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" - - Diametre intérieur 25
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 " F/F 110 € 5/6 jours
32877 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" 1/4 - - Diametre intérieur 32
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 1/4 " F/F 284 € 5/6 jours
32878 Vanne 200° - 1/4 de tour - Corps INOX 316L - Femelle/Femelle - 1" 1/2 - - Diametre intérieur 40
Femelle/ Femelle 2 Pièces INOX
-20 °C à + 200°C - Vapeur 11 bars maxi 		1 1/2 " F/F 284 € 5/6 jours

EQUIPEMENT COMPLEMENTAIRE pour GENERATEURS de VAPEUR

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )

Adoucisseurs simples pour générateurs de vapeur usage résidentiel
- Dimensionner l'adoucisseur en fonction de la puissance du générateur de vapeur
- Les accessoires marqués d'un * sont déjà inclus dans le kit quiétude

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )
Référ. Désignation Quantite Prix H.T. Si achat Gén. Dispo
26597 *Adoucisseur volumétrique GYX 8
(pour générateurs 6 <--> 18 KW)
Hauteur 54 cm x prof 48 cm x larg. 25 cm - poids 20 kgs
- PRATIQUE : régénération automatique intelligente
Capacité Sel : 20 Kgs 		1090 € 908 € En stock
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 20 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kgs 		1190 € 990 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kgs 		1285 € 1190 € 5 En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kgs
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kgs de sel
2416 € 2 En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kgs
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kgs 		2466 € 4 En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kgs
Sac de 10 kgs 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kgs
Sac de 25 kgs 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

Kit TRAITEMENT VAPEUR

Ce kit s'ajoute à la sortie du generateur de vapeur
permet d'améliorer la qualité de la vapeur

Kit TRAITEMENT VAPEUR
Référ. Désignation Quantite Délai
35570 Kit amélioration qualité vapeur 22 kgs/h à 3 bars/52 kgs/h à 9 bars - 3/8" - Diametre intérieur 10
fabriqué en INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35566 Kit amélioration qualité vapeur 40 kgs/h à 3 bars/85 kgs/h à 9 bars - 1/2" - Diametre intérieur 15
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
En stock
35569 Kit amélioration qualité vapeur 53 kgs/h à 3 bars / 125 kgs/h à 9 bars - 3/4" - Diametre intérieur 20
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35563 Kit amélioration qualité vapeur 68 kgs à 3 bars / 160 kgs/h à 9 bars - 1" - Diametre intérieur 25
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
En stock
35565 Kit amélioration qualité vapeur 100 kgs à 3 bars / 230 kgs/h à 9 bars - 1"1/4 - Diametre intérieur 32
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35564 Kit amélioration qualité vapeur 145 kgs/h à 3 bars / 340 kgs/h à 9 bars - 1"1/2 - Diametre intérieur 38
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35567 Kit amélioration qualité vapeur 212 kgs/h à 3 bars / 495 kgs/h à 9 bars - 2" - Diametre intérieur 50 - Taille 0072
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.
35568 Kit amélioration qualité vapeur 212 kgs/h à 3 bars / 495 kgs/h à 9 bars - 2" - Diametre intérieur 50 - Taille 0108
fabriqué INOX 304 alimentaire
- Embouts taraudés Fem/fem - 9 bars maxi - 180°C maxi
2/3 sem.

REGLAGE PRESSION VAPEUR en aval et de TEMPERATURE VAPEUR

Permet le réglage manuel de la pression vapeur et de la température vapeur
Réglage externe indépendant du réglage interne du générateur de vapeur
Se raccorde en aval du generateur de vapeur pression en amont comprise entre 4 à 10 bars
Permet aussi d'augmenter la réserve vapeur du générateur vapeur
La variation de pression aval est proportionnelle aux variations de pression amont
Pour une meilleure précision le debit du generateur de vapeur doit être tres supérieur au besoin et prevoir une double réduction

REGLAGE PRESSION VAPEUR en aval et de TEMPERATURE VAPEUR
Référ. Désignation Quantite Délai
32880 Pression vapeur réglable entre 0,2 à 1 bar - 25 à 55 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32881 Pression vapeur réglable entre 0,2 à 1 bar - 35 à 90 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32882 Pression vapeur réglable entre 0,5 à 4 bars - 55 à 121 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32883 Pression vapeur réglable entre 0,5 à 4 bars - 90 à 204 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32879 Pression vapeur réglable entre 1 et 6 bars - 134 kgs/heure - - Diametre intérieur15
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32874 Pression vapeur réglable entre 1 et 6 bars - 465 kgs/heure - - Diametre intérieur20
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock
32876 Pression vapeur réglable entre 1 et 6 bars - 562 kgs/heure - - Diametre intérieur25
Permet d'ajuster manuellement la pression vapeur en aval- débit à valider
Avec filtre vapeur inox, raccords, 2 vannes d'arrêt vapeur inox + mano aval - non compris soupape de sécurité pour matériel en aval 		En stock

RECUPERATION DES CONDENSAS

Ce kit permet de séparer les condensas en sortie d'echangeur vapeur
Les condensas seront ensuite renvoyés à la bâche à eau pour être ensuite réinjectés dans la chaudière

RECUPERATION DES CONDENSAS
Référ. Désignation Quantite Délai
30116 OPTION : Kit PURGE condensats FONTE vapeur industrielle - 1/2" - - Diametre intérieur15
a raccorder en sortie d échangeur ou double enveloppe
Corps FONTE - mécanisme interne INOX - Complet avec 2 vannes, AR, voyant passage
Débit maxi 100 kgs/heure de vapeur 		En stock
25637 OPTION : Kit PURGE condensats INOX vapeur - 1/2" - - Diametre intérieur15
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX- mécanisme INOX - Complet avec 2 vannes, AR, voyant passage
Débit maxi 100 kgs/heure de vapeur 		En stock
26457 OPTION : Kit PURGE condensats INOX vapeur - 3/4" - - Diametre intérieur20
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX - mécanisme INOX - Complet avec vannes, AR, voyant tout en INOX
Débit maxi 350 kgs/heure de vapeur 		En stock
33070 OPTION : Kit PURGE condensats INOX vapeur - 1" - - Diametre intérieur25
a raccorder en sortie d échangeur ou double enveloppe
Corps INOX - mécanisme INOX - Complet avec vannes, AR, voyant tout en INOX
Débit maxi 1000 kgs/heure de vapeur 		En stock

BACHES A EAU

Chauffage vapeur d'un échangeur, d'une cuve double enveloppe : il est économique de récupérer les Condensas
Intérêt : Economie d'énergie on récupère de l'eau à 80°, Economie d'eau : circuit fermé , Economie traitement eau adoucie
Circuit fermé : la vapeur se condense en Condensas qui sont réinjectés dans le générateur de vapeur pour être retransformés en vapeur

BACHES A EAU
Référ. Désignation Quantite Délai
26599 Bâche eau 45 litres pour MA24
Permet la récupération des condensas
Pour generateur 6 à 22 kw 		1 En stock
30171 Bâche eau 45 litres Tout INOX pour MA24
Permet la récupération des condensas
Pour generateur 6 à 22 kw 		8/10 sem.
26606 Bâche eau 83 litres pour M60
Permet la récupération des condensas
Pour générateur de vapeur 30 à 60 kw 		1 En stock
29346 Bâche eau 83 litres Tout INOX pour M60
Permet la récupération des condensas
Pour générateur de vapeur 30 à 60 kw 		8/10 sem.
KITBACHE Kit raccordement bâche eau En stock

BALLON DE REFROIDISSEMENT

BALLON DE REFROIDISSEMENT
Référ. Désignation Quantite Délai
35695 BALLON DE REFROIDISSEMENT 90 litres
Pour refroidissement des eaux de purge et de vidange du générateur de vapeur
- Avec manteau calorifuge
- Complète avec régulation de température - 230V
- Avec contrôle niveau d'eau
- Dim: 500x350xH700mm - poids emballé 50kgs 		8/10 sem.

OPTIONS ELECTRIQUES GENERATEUR DE VAPEUR

Option armoire électrique séparée

Option armoire électrique séparée
Référ. Désignation Quantite Délai
26605 OPTION armoire électrique séparée pour MA24 - MA60
L'armoire séparée permet des raccordements extérieurs déportés : marche, alarme, arrêt urgence
Cela permet aussi d'ajouter des options : contrôle température ou humidité d'une zone externe
Obligatoire si la Temp ambiante du local chaudière est supérieure à 30°C
Circuit de commande 24V 		8/10 sem.

ELECTROVANNES VAPEUR bronze

ELECTROVANNES VAPEUR bronze
Référ. Désignation Quantite Délai
28555 ELECTROVANNE VAPEUR bronze pneumatique - 1/2"
- PTFE 180°C - F/F - sans bobine
- Corps bronze
Nécessite distributeur et air comprimé 		15 jours
31911 ELECTROVANNE VAPEUR bronze pneumatique - 3/4"
- PTFE 180°C - F/F - sans bobine
- Corps bronze
Nécessite distributeur et air comprimé 		15 jours
23899 ELECTROVANNE VAPEUR bronze pneumatique - 1"
- PTFE 180°C - F/F - sans bobine
- Corps bronze
Nécessite distributeur et air comprimé 		15 jours

ELECTROVANNES VAPEUR INOX

ELECTROVANNES VAPEUR INOX
Référ. Désignation Quantite Délai
30780 ELECTROVANNE VAPEUR INOX pneumatique - 1/2"
- PTFE 180°C - F/F - sans bobine
- Corps et clapet INOX
Nécessite distributeur et air comprimé 		15 jours
24388 ELECTROVANNE VAPEUR INOX pneumatique - 3/4"
- PTFE 180°C - F/F - sans bobine
- Corps et clapet INOX
Nécessite distributeur et air comprimé 		15 jours

VANNE motorisée DE REGLAGE DE DEBIT VAPEUR

Vanne à sphère en V avec corps et sphère en INOX
Avec coefficient de débit vapeur permettant un debit de 0 à 100 % pour 300 kg/heure
Servomoteur 24 V AC/DC ou 230 V AC - -30°C à 220 °C
commandé par signal 0-10V ou 2-10V ou 0-20 mA ou recopie 4-20 Ma

VANNE motorisée DE REGLAGE DE DEBIT VAPEUR
Référ. Désignation Quantite Délai
32086 VANNE VAPEUR MOTORISEE - débit réglable -230V - 1/2" - 5,1 m3/h
DN15 - servomoteur 230 V AC - Nécessite signal 0-10V ou 4/20Ma 		15 jours
32086 VANNE VAPEUR MOTORISEE - débit réglable - 24V AC-DC - 1/2" - 5,1 m3/h
DN15 - servomoteur 24 V AC/DC - Nécessite signal 0-10V ou 4/20Ma 		15 jours

REGULATION de TEMPERATURE ou D'HUMIDITE

Comprenant:
Permet de réguler la température en actionnant le chauffage (électrovanne gaz /vapeur ou contacteur electrique ) - 2 thermostats numériques avec réglage de température au degré près
- Affichage température et réglage température
- Avec 2 sondes de température PT100 - IP68 - longueur 12 mètres
230 Volts ou 12/24 Volts

REGULATION de TEMPERATURE ou D'HUMIDITE
Référ. Désignation Quantite Prix H.T. Dispo
OPTREGHUM OPTION régulation d'hygrométrie (humidité) dans enceinte
Permet de gérer la quantité de vapeur injecter dans une zone ou il faut contrôler le degré d'humidité
Avec régulateur electronique et sonde de mesure d'humidité + électrovanne vapeur 		1390 € 8/10 sem.
OPTREGTEMP OPTION régulation de température zone
Permet de gérer la quantité de vapeur injecter dans une zone ou il faut contrôler la température
Avec régulateur electronique et sonde de mesure de température + électrovanne vapeur 		1290 € 8/10 sem.

KITS ACCESSOIRES NETTOYEURS VAPEUR

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR

160°C maxi Mécanique : la pression vapeur est présente jusqu'à la gâche du pistolet.
- Pistolet avec embout téflon : il évite de rayer les surfaces à nettoyer (exemple : carrosserie auto
- Pistolet avec embout Inox : l'embout est très résistant , fileté pour visser des brosses ou des buses
- Lance vapeur inox : fileté pour visser des brosses ou des buses

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR
Référ. Désignation Quantite Prix H.T. si avec nettoy. Dispo
26653 Kit PISTOLET VAPEUR + FLEXIBLE 10 m + Embout TEFLON
Kit Pistolet vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 embout vapeur téflon (évite rayures)
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
 		716 € 616 € En stock
28714 Kit PISTOLET VAPEUR + FLEXIBLE 10 m + Embout INOX porte embout
Kit Pistolet vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 porte embout buse ou brosse 25 cm
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
 		734 € 659 € En stock
26737 Kit LANCE VAPEUR 120 cm + FLEXIBLE 10 m
Kit lance vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
806 € 706 € En stock
32391 Kit LANCE VAPEUR 200 cm + FLEXIBLE 10 m
Kit lance vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
795 € 695 € En stock
32156 Kit LANCE VAPEUR + FLEXIBLE 20 m
Kit lance vapeur fermeture mécanique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
837 € 737 € En stock
28757 Lot de 6 brosses de nettoyage VAPEUR
2 x brosses dures ACIER INOX , 2 brosses douce en PVC et 2 brosses très douces en SOIE
Nécessite un pistolet avec porte embout 25 cm 		119 € 79 € En stock

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR à commande électrique

160°C maxi - Le pistolet comprend une gâche mécanique + un interrupteur pour la commande electrique de la vapeur
- Sécurité : après arrêt de l'interrupteur, possibilité de purger la vapeur dans le flexible et la lance
- Pistolet avec embout téflon : il évite de rayer les surfaces à nettoyer (exemple : carrosserie auto
- Pistolet avec embout Inox : l'embout est très résistant , fileté pour visser des brosses ou des buses
- Lance vapeur inox de différentes longueurs

Kits FLEXIBLES VAPEUR + PISTOLETS ou LANCE VAPEUR à commande électrique
Référ. Désignation Quantite Prix H.T. si avec nettoy. Dispo
Kit PISTOLET VAPEUR électrique VAPEUR + FLEXIBLE 10 m+ embout TEFLON
Kit lance vapeur commande electrique comprenant :
- 1 flexible vapeur -1 embout téflon
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
- 1 inte rpour commande injection produit ou vapeur 		990 € 790 € En stock
28715 Kit PISTOLET VAPEUR électrique VAPEUR + FLEXIBLE 10 m + lance 25 cm INOX
Kit lance vapeur commande electrique comprenant :
- 1 flexible vapeur - 1 porte embout ou brosse longueur 25 cm
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
- 1 inter pour commande injection produit ou vapeur 		990 € 790 € En stock
35466 Kit LANCE VAPEUR 120 cm électrique VAPEUR + FLEXIBLE 10 m
Kit lance vapeur commande electrique comprenant :
- 1 flexible vapeur - 1 lance vapeur
- 1 pistolet vapeur avec raccord tournant - 160 °C maxi
- 1 inter pour commande injection produit ou vapeur 		990 € 890 € En stock
28757 Lot de 6 brosses de nettoyage VAPEUR
2 x brosses dures ACIER INOX , 2 brosses douce en PVC et 2 brosses très douces en SOIE
Nécessite un pistolet avec porte embout 25 cm 		119 € 79 € En stock

VAPEUR SECHE et ULTRA SECHE

KIT VAPEUR SECHE 98%

Le kit vapeur sèche est passif, il élimine les gouttelettes d'eau en suspension dans la vapeur saturée
- un purgeur vapeur élimine les condensas par une sortie séparée
- Tout en Inox 316 -
- Efficacité : vapeur sèche à 98 %

KIT VAPEUR SECHE 98%
Référ. Désignation Quantite Délai
24877 Kit vapeur sèche - 1/2" - 70%
Vapeur sèche à 70 % maxi
Entrée et sortie taraudé BSP- 1/2"-DN15- - DN15- Tout INOX
 		En stock
22652 Kit vapeur sèche - 1/2" - 98%
Vapeur sèche à 98 % maxi
Débit 20 kg/h à 1 bar - 80 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1/2"-DN15- - DN15- Tout INOX
 		En stock
24394 Kit vapeur sèche - 3/4" - 98%
Vapeur sèche à 98 % maxi
Débit 30 kg/h à 1 bar - 105 kg/h à 8 bars
Entrée et sortie taraudé BSP- 3/4" -DN20- Tout INOX
 		3 semaines
31825 Kit vapeur sèche - 1" - 98%
Vapeur sèche à 98 % maxi
Débit 50 kg/h à 1 bar - 115 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1" - DN25- Tout INOX
 		3 semaines
32949 Kit vapeur sèche - 1-1/2" - 98%
Vapeur sèche à 98 % maxi
Débit 150 kg/h à 1 bar - 500 kg/h à 8 bars
Entrée et sortie taraudé BSP- 1"1/2 - DN40- Tout INOX
 		3 semaines
33353 Kit vapeur sèche - 2" - 98%
Vapeur sèche à 98 % maxi
Débit 250 kg/h à 1 bar - 900 kg/h à 8 bars
Entrée et sortie taraudé BSP- 2" - DN50- Tout INOX
 		3 semaines

VAPEUR SECHE - VAPEUR 260°C - SURCHAUFFEURS VAPEUR

Le surchauffeur sèche et surchauffe la vapeur
- Réglage température vapeur par thermostat mécanique ou numérique entre 100 et 260 °C
- Circuit vapeur tout INOX
- 2 possibilités pour SU60 : réglage température par thermostat électromécanique ou numérique
- 2 Carrosseries pour SU60 : métal peint ou INOX

VAPEUR SECHE - VAPEUR 260°C - SURCHAUFFEURS VAPEUR
Référ. Désignation temp. MINI Temp. MAXI Quantite Délai
35514 Surchauffeur vapeur SU60 - circuit vapeur INOX 304
Boîtier métal peint Blanc - Thermostats mécaniques
- 3 circuits vapeur et 3 réglages de température indépendants
- Réglage température vapeur entre 50 et 260°C - utile 100 à 260 °C
- Températures entrée vapeur entre 100 et 180°C
- Entrée/sortie 1/2"-DN15- - TRI+N+T 400V - 6 KW
100 °C 260 °C 8/10 semaines
35515 Surchauffeur vapeur SU60 - circuit vapeur INOX 304 - régulation numérique
Boîtier métal peint Blanc - Thermostats mécaniques
- 3 circuits vapeur et 3 réglages de température indépendants
- Réglage température vapeur entre 50 et 260°C - utile 100 à 260 °C
- Températures entrée vapeur entre 100 et 180°C
- Entrée/sortie 1/2"-DN15- - TRI+N+T 400V - 6 KW
100 °C 260 °C 1 En stock

VAPEUR SECHE - VAPEUR 300°C - SURCHAUFFEURS VAPEUR

Le surchauffeur sèche et surchauffe la vapeur
- Circuit vapeur tout INOX
- Modèle industriel

VAPEUR SECHE - VAPEUR 300°C - SURCHAUFFEURS VAPEUR
Référ. Désignation Temp. MAXI Quantite Délai
31973 Surchauffeur vapeur sèche SU80 - 50 kgs/h
SURCHAUFFEUR VAPEUR SU80
12 - Entrée vapeur 110 °C - Température sortie vapeur maxi 280°C
- Pression vapeur de service maxi 9 bars
- Débit vapeur 50 kg/heure - TRI 400V + N
180°C 8/10 semaines
33293 Surchauffeur vapeur sèche SU90 - 100 kgs/h
SURCHAUFFEUR VAPEUR SU90
- Entrée vapeur 110 °C - Température sortie vapeur maxi 300°C
- Pression vapeur de service maxi 9 bars
- Débit vapeur maxi 100 kg/heure - TRI 400V + N
180°C 8/10 semaines

2° Raccordement EAU et Traitement d'EAU

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )

Adoucisseurs simples pour générateurs de vapeur usage résidentiel
- Dimensionner l'adoucisseur en fonction de la puissance du générateur de vapeur
- Les accessoires marqués d'un * sont déjà inclus dans le kit quiétude

Traitement d'eau (obligatoire sauf si eau douce : Ardèche, Bretagne : voir carte )
Référ. Désignation Quantite Prix H.T. Si achat Gén. Dispo
26597 *Adoucisseur volumétrique GYX 8
(pour générateurs 6 <--> 18 KW)
Hauteur 54 cm x prof 48 cm x larg. 25 cm - poids 20 kgs
- PRATIQUE : régénération automatique intelligente
Capacité Sel : 20 Kgs 		1090 € 908 € En stock
26134 *Adoucisseur volumétrique GYX 12
(pour générateurs 20 <--> 30 KW)
Hauteur 65 cm x prof 43 cm x larg. 29 cm - poids vide 15 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 1680 Litres d'eau à 30°F
Capacité Sel : 25 Kgs 		1190 € 990 € En stock
30450 Adoucisseur volumétrique GYX 17
(pour générateurs 20 <--> 60 KW)
Hauteur 112 cm x prof 50 cm x larg. 32 cm - poids vide 32 kgs
- PRATIQUE : régénération automatique intelligente
- Traite 3360 Litres d'eau à 30°F
Capacité Sel : 50 Kgs 		1285 € 1190 € 5 En stock
30451 Adoucisseur volumétrique PRO L32V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 22 cm - 27 kgs
+ Bac à sel séparé 48x66 cm - 22 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 4400 Litres d'eau à 30°F - Capacité 80 kgs de sel
2416 € 2 En stock
31648 Adoucisseur volumétrique PRO L50V
Usage intensif ou industriel
Colonne adoucisseur : Hauteur 130 cm x diam 27 cm - 40 kgs
+ Bac à sel séparé 55 x 81 cm - 35 litres de résine
- PRATIQUE : régénération automatique intelligente
- Traite 7000 Litres d'eau à 30°F ou 10500 lires à 20 °F
Capacité Sel : 100 Kgs 		2466 € 4 En stock
31742 Option adoucisseur pré programmé
Adoucisseur programmé par avance avec vos caractéristiques 		190 € En stock
24180 *Kit raccordement au réseau d'eau + protection
Permet de raccorder le générateur au réseau d'eau
KIT raccordement comprenant : 3 flexibles - raccords
- antiretour - limiteur pression - filtre anti-boue - antitartre 		239 € En stock
25281 SEL pour adoucisseur - 10 Kgs
Sac de 10 kgs 		15 € En stock
OPTSEL SEL pour adoucisseur - 25 Kgs
Sac de 25 kgs 		25 € En stock
30226 Kit de mesure taux de calcaire dans l'eau
avec réactif 		45 € En stock

Veuillez compléter vos informations

Les champs indiqués par une * sont obligatoires
Demande spécifique
Statut *
Informations
Adresse de facturation
Adresse de livraison
Numéro client AURA
Conditions Générales de Ventes
Confidentialité des données clients
Cliquez sur votre choix

Footer Widget 1
